CAD图纸中钢材的表示符号


卖钢材必须基本功过硬,关注鼎钢课堂,持续为您分享钢材知识及营销干货,行业必备,建议收藏!济南鼎钢物资有限公司面向社会招聘销售精英,一个越久越香的行业,一个最做越值钱的职业,你愿意来挑战吗?


很多时候,我们拿到客户的原始计划单中有很多材料符号,看懂计划单首先从看懂符号开始。

CAD图纸中角钢、槽钢、工字钢、H型钢、板料的符号表示为:

50x50x5 表示50x50x5的角钢,也叫5号角钢。角钢型号前面可加符号“∠”或者L或者A,型号后边右上角可加符号“#”,如:∠30#。

I200x100x7 表示200x100x7工字钢工字钢型号前面可加符号I或者”。

[200x75x9 表示200x75x9的槽钢。槽钢型号前面可加符号[或者“C”。

H150X150X7/10?表示150X150X7/10H型钢。

12×200×560?表示12×200×560的板料,板料型号前面可加符号”。

φ32×3的无缝钢管,型号前面的符号φ表示公称口径(外径)。

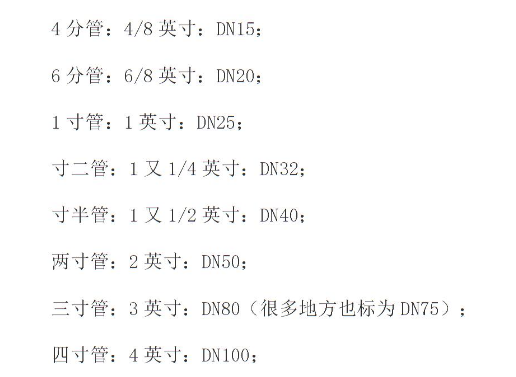

DN15,表示钢管的公称直径,这种表示方法与英制单位对应。

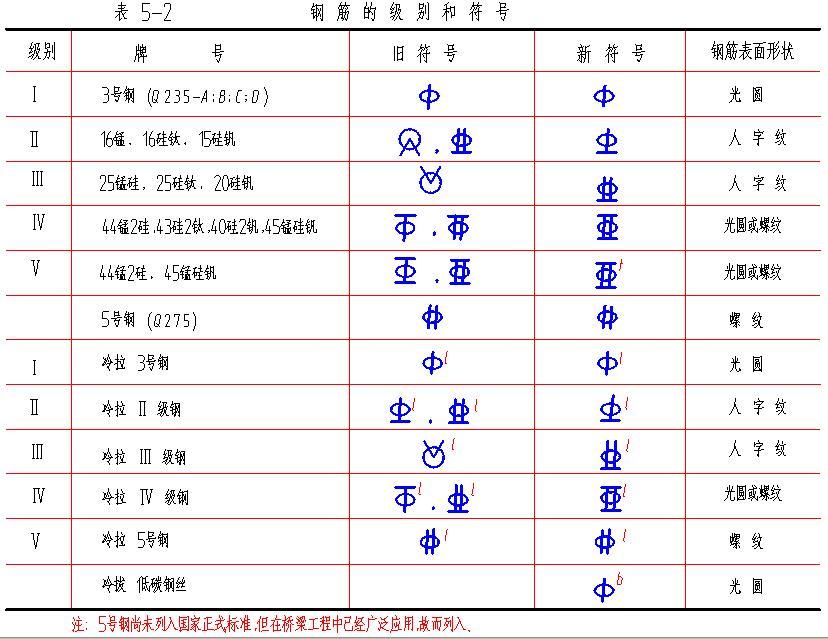

HRB400Eφ25 表示HRB400E直径25的钢筋,钢筋型号前面加符号φ”表示直径
